一，產品特性：

♦國際通用交流輸入范圍(高達300VAC）
♦具有主動式PFC功能
♦保護種類：短路保護，過流保護，過壓保護，過溫保護
♦IP67防護等級，戶內戶外安裝
♦可選調光功能（1-10Vdc或PWM信號或電位器）
♦可選定時調光功能（內置MCU控制）
♦適用于LED照明和電子屏幕等應用
♦符合世界照明設備安全標準
♦可應用在干燥，潮濕，淋雨環境下
♦5年保固（請參照保修說明）

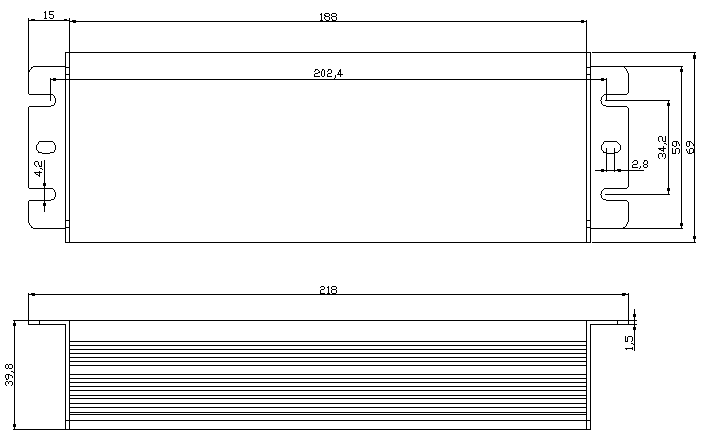

二，產品尺寸

L188*W68*H39mm

三，電氣規格

四，電路方框圖

五，功能可選

A.側邊可微調電流

B.三合一調光 1-10V/PWM/電阻調光

調光操作方法

※在DIM+、DIM-連接1~10Vdc、10V PWM信號、最大阻值為100K的電位器都可調節輸出電流

※用電位器控制調光時只能控制單個產品，如需要控制多個產品需要更改電位器的最大阻值，阻值更改計算公式是：100K/并聯控制的產品=需求的阻值（因用電位器控制多個產品還受到其它條件因素的影響，實際體驗性較差，故不推薦用電位器控制多個產品）

※用1~10Vdc、10V PWM信號控制10個產品時需要保證控制器輸出電流≥3mA

※在產品通電后DIM+輸出線不能與LED+輸出線短接，避免LED+輸出的高電壓損壞產品內部的恒流控制系統。

※調整輸出電流的參考電阻值（典型值）

※ 1-10V調光功能調整輸出電流值（典型值）

※10VPWM信號調整輸出電流值（典型值）頻率范圍：100Hz-3KHz

※使用控制器打開/關斷照明設備的調光連接方框圖。

C.定時調光說明

定時調光內部采用單片機做為定時器?？梢酝瓿?%-100%的調光比。
此調光方式以電源啟動時間為0點時間，既電源一旦啟動計時器就重0時0分0秒開始計時，一旦斷電或電源重啟計時時間便丟失，下次啟動重新計時。
最小電流變化幅度1%。最大電流變化幅度95%。最小時間設定值1秒，最大時間設定值無窮大。
如：客戶要求啟動3小時后輸出功率降到70%，5小時后降到50%，6.5小時后降到35%，然后保持。即可通過此功能實現。
注：調光開始的時間和調光輸出電流百分比由客戶設定，一旦出廠無法更改。
此控制方式不能將電源關機。
電流調節方式有兩種，一種是實時式，一種是漸變式，如重100%降到50%。實時式只需要1秒即可完把電流重100%降到50%，漸變式則是以每秒降低1%的調整率慢慢下降，重100%降到50%則需要50秒才可完成。客戶可更具實用環境選擇合適的變化方式。
